一、概述

監獄視頻監控系統是提高監獄安防、技防水平的重要工具，它對于監督犯人的改造、防范監獄內突發事件的發生都起到了不可替代的作用。隨著監獄系統網絡化的建設，信息共享、多級管理、遠程監控也成為監獄管理部門迫切需要解決的問題。建設監獄網絡視頻監控系統就是為了采用最新的視頻監控技術，依托監獄系統現有的數據網絡，對監控圖像進行網絡傳送，以達到信息共享、遠程監控和管理的目的。

二、需求分析

監獄監控的主要作用有：

(1)監舍監控：通過安裝在各監區的攝像機，對監區內犯人的活動情況進行24小時監控，同時將圖像、聲音、告警等信息通過數據網絡，傳送到監控中心和上級監獄管理部門。

(2)執勤監控：對監獄警衛人員的工作進行監控和監督。

(3)出入口監控：對監獄的出入口的物流、人流進行記錄和監控。

(4)對突發事件進行錄像，便于事后查詢和取證，提高獄管部門處置突發事件的能力。

(5)通過對以前的模擬監控系統進行網絡化改造，使之能夠方便地進行全網管理。

(6)信息共享，將監控信息的管理并入獄管部門統一的辦公平臺中，充分實現信息共享、遠程調度，提高管理效率。

三、解決方案

Neitway監獄高清網絡視頻監控系統解決方案，充分利用監獄系統現有的數據傳輸線路，建設基于IP網絡傳輸?shù)谋O(jiān)獄高清視頻監控系統，以科技的手段降低獄管部門的工作強度，保證監獄安全，提高對犯人的監督和改造效果。

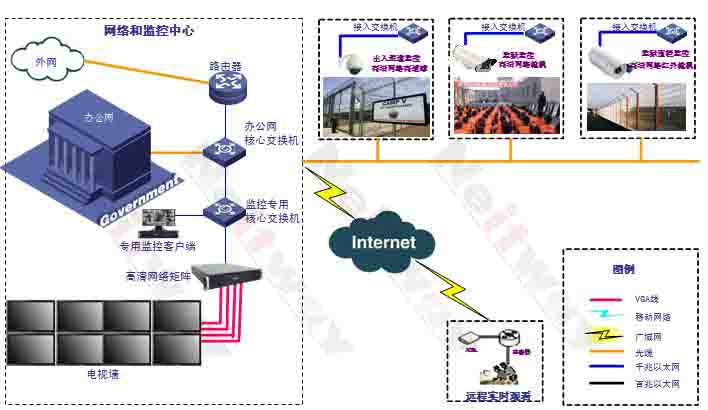

監獄監控系統從結構上劃分，一般可分為三級，從下往上包括：

1、監獄管理局：負責對各監獄監控中心實現遠程監控、統一調度和管理。

2、監獄監控中心：負責監獄中所有監舍、監獄出入口的管理和監控。

3、前端監控點:負責對各監舍、值班室及監獄出入口等重要場所的音視頻、告警信息的采集、編碼和傳送。

傳統的監獄視頻監控采用的是模擬化的解決方案，即利用模擬攝像頭對現場圖像進行采集，通過視頻線或者光端機進行近遠距離傳輸，在監控中心通過模擬矩陣、DVR等設備進行信號提取、線路切換、圖像存儲、上電視墻。這種解決方案的主要問題在于：

? 無法適應多級網絡架構下的集中管理。

? 基于模擬視頻的傳輸易受干擾，難以保證圖像傳輸質量。

? 模擬攝像機達不到百萬像素的高清監控效果，滿足不了目前對高清監控的要求。

? 無法實現遠程監控及調度功能。

采用網絡化的高清視頻監控技術，就可以解決模擬監控存在的以上問題，大大提高監控效率和管理水平，同時也大大提高了監控系統整體投資的經濟性。我們假設監獄內部已經鋪設了數字化的光纖傳輸網絡，在各監控點可以提供10/100/1000M的以太網接口，同時各監獄到上級監獄管理局也有專門的數據傳輸線路，主要的投資也就集中在前端攝像機與后端顯示控制部分。Neitway高清網絡視頻監控系統，包含高清網絡矩陣，高清網絡攝像機及綜合監控管理平臺軟件，可以為用戶提供一整套IP高清視頻監控解決方案。

1、前端監控點：

監獄前端監控點包括對各監區、值班室、出入口、重要路段等場所的監控。在這些監控點，根據需要，可以選擇相應的高清網絡攝像機。Neitway高清網絡攝像機采用1/3" 200萬像素逐行CMOS傳感器，先進H.264壓縮算法，最高支持1600×1200分辨率，能清晰識別以上區域監控對象的細節。高清網絡攝像機將采集的視頻信號轉化成以H.264壓縮編碼的碼流后，通過以太網口接入監獄系統專用數據網進行傳輸。高清網絡攝像機不僅可以將圖像信息進行編碼和傳送，而且可以將音頻信息、多路告警信息一并接入網絡，同步傳送。利用高清網絡攝像機提供的雙向音頻功能，監獄管理員在監控中心不但可以聽到前端的現場聲音，而且還可以通過話筒，向現場喊話。

2、監獄監控中心

監獄監控中心由高清網絡矩陣、專用監控客戶端等組成。高清網絡矩陣是整個監獄網絡視頻監控系統的管理中心和控制中心，負責前端監控?cái)z像機的管理、視頻流的接收與轉發、高清數字電視墻、錄像存儲管理、專用監控客戶端管理、帳戶分配、權限管理等。專用監控客戶端在網絡矩陣授予的帳戶權限內，可以多畫面分割查看各實時視頻圖像、調看歷史視頻數據。

Neitway高清網絡矩陣支持36路130萬像素、24路200萬像素高清網絡視頻全數字上電視墻。單臺高清網絡矩陣具備4個VGA/DVI接口，可同時接4個液晶屏，每個屏可以1/4/9畫面分割顯示，也可4個屏拼接顯示。Neitway高清網絡矩陣集高清畫面拼接、高清畫面分割、流媒體轉發、高清錄像存儲(最多12個硬盤槽位)、遠程錄像回放、矩陣切換、全屏切換、屏幕切換、分組切換等多功能于一體，使監控中心設備操作管理更簡潔、方便，為監獄監控中心提供了實用性、人性化的設計方案。

監獄監控中心對監控圖像進行統一錄像和保存，上級監控中心可以遠程查詢、調用錄像信息。

3、監獄管理局

監獄管理局負責對全市各監獄情況進行監控。基于網絡化的視頻監控技術，可以使得監獄管理局的調度能力大大加強。監獄管理局的管理主機安裝上neitway綜合監控管理平臺軟件，不但可以對任意一個監控點的信息進行實時監控、查詢、回放，還可以實現統一的用戶管理、設備管理、故障管理、存儲管理等功能，真正實現分布式監控，集中化管理。

Neitway綜合監控管理平臺軟件包含五個功能模塊。

(1)用戶管理模塊

該模塊主要完成用戶集中管理、用戶權限分配和用戶集中認證功能。

用戶集中管理主要包括增加用戶、刪除用戶、更新用戶和用戶查詢的功能，可以對所有的視頻設備上的用戶進行管理。

用戶權限分配指對整個視頻監控系統中每一個用戶的權限，包括管理權限和業務權限的分配。一個用戶可以根據層級不同，被授予不同的監控和管理權限，一個用戶可以管理多個設備，一個設備也可以被多個用戶管理。

(2)設備管理模塊

? IP地址/網關設置

? 時間設置

? 網絡協議設置

? PTZ協議選擇

? 數字水印設置

? 圖像大小、分辨率、輸出方式選擇

? 輪詢方式設置

? 告警輸入設置

? 站點電子地圖生成

(3)視頻監視模塊：

? 單屏最多可以顯示100畫面。

? 在監視的同時進行PTZ攝像機的上、下、左、右轉動及變倍、聚焦、光圈等操作;

? 雙向語音對講

? 配置各布局頁及設置各布局頁停留時間，可以建立多個布局頁，每個布局頁可以采用不同的分割方式，各個布局視圖之間可以按照設定自動或手動切換，切換時間自定義

? 在電子地圖中可以方便的顯示設備是否在線、離線、觸發報警等各種狀態。

(4)錄像功能模塊：

? 按照時間和日期回放任何一個攝像機的錄像資源

? 按照事件、報警、移動偵測搜索視頻序列

? 同時回放多達16路不同或相同視頻

? 快進、快退、逐幀回放

? 以jpeg或者bmp格式儲存選定的圖像

(5)視頻轉發功能模塊：

? 完成對實時視頻流、錄像視頻流的轉發;

? 將報警等消息轉發給客戶端;

? 在沒有客戶瀏覽時，網絡內的編碼器并不向網絡發送視頻流，僅僅發送數量非常小的監聽I(yíng)P包，可以降低網絡內部的碼流壓力。

四、解決方案特點

Neitway網絡視頻監控系統將監獄監控技術由模擬化、數字化時代推進到網絡化時代，并為監獄用戶提供了更貼近應用需求的高清網絡視頻監控解決方案。監獄高清網絡視頻監控解決方案具備以下優勢特點：

1、高清網絡視頻全數字上電視墻

監獄采用的高清網絡矩陣支持百萬像素高清網絡視頻監控?cái)z像機接入，單個系統有4個VGA/DVI接口，可同時接4個液晶屏組成全高清數字電視墻。較使用視頻解碼器將網絡視頻信號轉為AV信號輸出到電視墻方案更為經濟、有效，且能達到普通視頻解碼器不能達到的高清監控效果。

2、智能化應用

高清視頻監控能更好的結合智能分析,提升智能分析的精確性，更好地服務于監獄。

3、遠程監控

借助網絡視頻監控技術，可以充分利用監獄系統現有的傳輸資源以及互聯網傳輸平臺，輕松實現遠程監控。在網絡中的任一臺計算機，只要安裝了客戶端軟件，授予相應的權限就可成為監控工作站。

4、集合了監聽、廣播、對講、報警、遠程控制等多項功能

網絡視頻監控產品不僅只傳輸圖像，還集合了監聽、廣播、對講、報警、遠程控制等多項功能，而這些信號可全部通過監獄網絡傳輸，無需另外布線。

5、分布式架構，易安裝、易擴展

傳統監控系統采用的是集中式架構，將所有視頻線、音頻線、控制線拉到監控中心，如要增加攝像機則需再布線，如果想搬遷監控中心，則工程浩大。而Neitway提供的高清網絡視頻監控系統是采用分布式架構，各臺攝像機、視頻服務器分布在監獄中的不同地方，高清網絡矩陣可設在監獄內的任何地方，接上網線即可。要增加攝像機、轉移高清網絡矩陣，可以隨意進行，完全沒有制約。

6、開放接口，可定制開發

網絡視頻監控系統有更好的兼容性，只需提供編程接口，即可以將視頻監控功能融入獄管部門的統一管理平臺中。

五、結語：

高清網絡視頻監控解決方案推動了監獄視頻監控系統網絡化進程，使監獄用戶視頻監控系統應用價值得到最大化體現。
